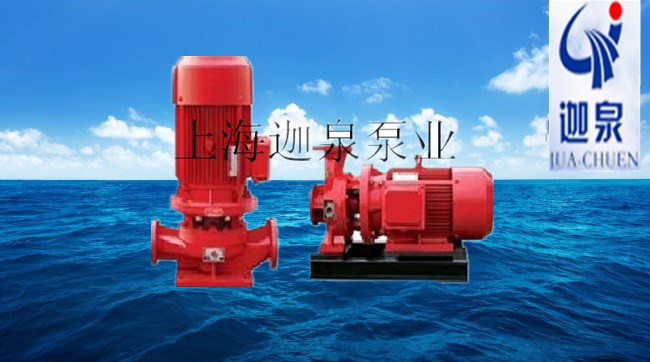

變流恒壓消防切線泵

產品型號：XBD-HY(HL)

更新時間：2024-10-10

瀏覽次數：4609

簡要描述：XBD-HY(HL)系列變流恒壓消防切線泵是在XBD-HY(TB)系列變流恒壓消防泵的基礎上而研制開發的更上一層的第三代新產品。比原有的消防切線泵更，該系列產品按部分流泵原理設計，國內。

產品咨詢在線客服

產品介紹

產品特點

XBD-HY(HL)系列變流恒壓消防切線泵的特點是變流穩壓，流量、揚程曲線很平坦，既泵從零流量到所需流量范圍內變化時，揚程基本不變（其揚程變化在5%范圍內），保證小流量或零流量時不潮壓，避免大流量時供應不上水。這種特性完全符合消防現場的使用特點，確保消防工作正常進行，大大提高了滅火效率及消防設備和消防人員的安全可靠性。

1、高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。

2、安裝、維修方便：立式管道式結構，泵的進出口能象閥門一樣安裝在管路的任何位置及任何方向，安裝維修極為方便。

3、運行平穩，安全可靠：電機與泵直聯，簡化了中間傳動結構，增強了運行的平穩性，使該機組運行平穩，安全可靠。

4、不銹鋼套：軸的機封位置是相對易被銹蝕之處。直聯式泵軸一旦被銹蝕，易造成機封密封失效。泵此處采用鑲配不銹鋼套，避免銹蝕發生，提高了軸壽命，降低運行維護成本。

5、軸承：泵所配電機中，Y（Y2）280以下軸伸端軸承（包括Y180以下風葉端軸承）采用封閉式軸承，正常使用時，免電機軸承的維護保養。

6、機封：機械密封基件一般選用橡膠波紋管結構，將傳統機械密封中軸上密封密封由O形圈的線密封改為橡膠件的兩道面密封，提高了密封效果。

性能參數

型號	流量	揚程	轉速（r/min）	電機功率	進口	出口口徑
型號	（L/S）	（M）	轉速（r/min）	Kw	口徑	出口口徑
1	XBD4/15-HW(HL)	15	40	2900	11	80	65
2	XBD5/15-HW(HL)	15	50	2900	15	80	65
3	XBD6/15-HW(HL)	15	60	2900	15	80	65
4	XBD7/15-HW(HL)	15	70	2900	18.5	80	65
5	XBD9/15-HW(HL)	15	90	2900	30	80	65
6	XBD10/15-HW(HL)	15	100	2900	30	80	65
7	XBD11/15-HW(HL)	15	110	2900	37	80	65
8	XBD12/15-HW(HL)	15	120	2900	45	80	65
9	XBD13/15-HW(HL)	15	130	2900	45	80	65
10	XBD3/20-HW(HL)	20	30	2900	11	80	65
11	XBD4/20-HW(HL)	20	40	2900	15	80	65
12	XBD5/20-HW(HL)	20	50	2900	18.5	80	65
13	XBD6/20-HW(HL)	20	60	2900	22	80	65
14	XBD7/20-HW(HL)	20	70	2900	30	80	65
15	XBD8/20-HW(HL)	20	80	2900	30	80	65
16	XBD9/20-HW(HL)	20	90	2900	37	80	65
17	XBD10/20-HW(HL)	20	100	2900	37	80	65
18	XBD11/20-HW(HL)	20	110	2900	37	80	65
19	XBD12/20-HW(HL)	20	120	2900	45	80	65
20	XBD13/20-HW（HL）	20	130	2900	45	80	65
21	XBD14/20-HW（HL）	20	140	2900	55	80	65
22	XBD15/20-HW（HL）	20	150	2900	55	80	65
23	XBD16/20-HW（HL）	20	160	2900	55	80	65
24	XBD5/30-HW（HL）	30	50	2900	30	100	80
25	XBD6/30-HW（HL）	30	60	2900	37	100	80
26	XBD7/30-HW（HL）	30	70	2900	37	100	80
27	XBD8/30-HW（HL）	30	80	2900	45	100	80
28	XBD9/30-HW（HL）	30	90	2900	45	100	80
29	XBD10/30-HW（HL）	30	100	2900	55	100	80
30	XBD11/30-HW	30	110	2900	55	100	80
31	XBD12/30-HW	30	120	2900	75	100	80
32	XBD13/30-HW	30	130	2900	75	100	80
33	XBD14/30-HW（HL）	30	140	2900	75	100	80
34	XBD15/30-HW（HL）	30	150	2900	90	100	80
35	XBD16/30-HW（HL）	30	160	2900	90	100	80
36	XBD17/30-HW	30	170	2900	110	100	80
37	XBD18/30-HW	30	180	2900	110	100	80
38	XBD19/30-HW	30	190	2900	132	100	80
39	XBD20/30-HW	30	200	2900	132	100	80
40	XBD21/30-HW	30	210	2900	160	100	80
41	XBD22/30-HW	30	220	2900	200	100	80
42	XBD5/40-HW（HL）	40	50	2900	45	125	100
43	XBD6/40-HW（HL）	40	60	2900	45	125	100
44	XBD7/40-HW（HL）	40	70	2900	55	125	100
45	XBD8/40-HW	40	80	2900	55	125	100
46	XBD9/40-HW	40	90	2900	75	125	100
47	XBD10/40-HW	40	100	2900	75	125	100
48	XBD11/40-HW（HL）	40	110	2900	90	125	100
49	XBD12/40-HW（HL）	40	120	2900	90	125	100
50	XBD13/40-HW（HL）	40	130	2900	90	125	100
51	XBD14/40-HW	40	140	2900	110	125	100
52	XBD15/40-HW	40	150	2900	110	125	100
53	XBD16/40-HW	40	160	2900	110	125	100
54	XBD17/40-HW	40	170	2900	132	125	100
55	XBD18/40-HW	40	180	2900	132	125	100
56	XBD19/40-HW	40	190	2900	132	125	100
57	XBD20/40-HW	40	200	2900	160	125	100
58	XBD5/50-HW（HL）	50	50	2900	45	125	100
59	XBD6/50-HW（HL）	50	60	2900	55	125	100
60	XBD7/50-HW（HL）	50	70	2900	75	125	100
61	XBD8/50-HW	50	80	2900	75	125	100
62	XBD9/50-HW	50	90	2900	90	125	100
63	XBD10/50-HW	50	100	2900	90	125	100
64	XBD11/50-HW（HL）	50	110	2900	110	125	100
65	XBD12/50-HW（HL）	50	120	2900	110	125	100
66	XBD13/50-HW（HL）	50	130	2900	132	125	100
67	XBD14/50-HW	50	140	2900	132	125	100
68	XBD15/50-HW	50	150	2900	132	125	100
69	XBD16/50-HW	50	160	2900	160	125	100
70	XBD17/50-HW	50	170	2900	160	125	100
71	XBD18/50-HW	50	180	2900	200	125	100
72	XBD19/50-HW	50	190	2900	200	125	100
73	XBD20/50-HW	50	200	2900	200	125	100
74	XBD3/60-HW（HL）	60	30	1475	Apr-37	150	125
75	XBD4/60-HW（HL）	60	40	1475	Apr-45	150	125
76	XBD5/60-HW（HL）	60	50	1485	Apr-55	150	125
77	XBD6/60-HW	60	60	2900	75	150	125
78	XBD7/60-HW	60	70	2900	75	150	125
79	XBD8/60-HW	60	80	2900	90	150	125
80	XBD9/60-HW	60	90	2900	110	150	125
81	XBD10/60-HW	60	100	2900	110	150	125
82	XBD11/60-HW	60	110	2900	132	150	100
83	XBD12/60-HW	60	120	2900	132	150	100
84	XBD13/60-HW	60	130	2900	160	150	100
85	XBD14/60-HW	60	140	2900	160	150	100
86	XBD15/60-HW	60	150	2900	160	150	100
87	XBD16/60-HW	60	160	2900	160	150	100
88	XBD17/60-HW	60	170	2900	200	150	100
89	XBD18/60-HW	60	180	2900	200	150	100
90	XBD19/60-HW	60	190	2900	220	150	100
91	XBD20/60-HW	60	200	2900	220	150	100

二、引用標準

GB/T1173-1995鑄造鋁合金

GB/T2100-1980不銹耐酸鋼鑄件

GB/T3216-1989離心泵、混流泵、軸流泵和漩渦泵試驗方法

GB/T5657-1995離心泵技術條件（I類）

GB/T9112-2000鋼制管法蘭類型與參數

GB/T9124-2000鋼制管法蘭技術條件

GB/T9239-1988剛性轉子平衡品質許用不平衡的確定

GB/T13006-1991離心泵、混流泵和軸流泵汽蝕余量

GB/T13007-1991離心泵效率

GB/T13384-1992機電產品包裝通用技術條件

GB/T13819-1992銅合金鑄件

GB/T16907-1997離心泵技術條件（I類）

JB/T4297-1992泵產品涂裝技術條件

JB/T6880.1-1993泵用灰鑄鐵件

JB/T6880.2-1993泵用鑄鋼件

JB/T8097-1999泵的振動測量與評價方法

JB/T8098-1999泵的噪聲測量與評價方法

JB/T8687-1998泵類產品抽樣檢查

三、技術參數

流量：5-200L/S

轉速：980-2900r/min

口徑：φ50-φ300

溫度范圍：≤80℃

工作壓力：≤1.6MPa

配套電機：絕緣等級：B級或F級

防護等級：IP44或IP54

電機類型：Y或Y2

1	泵體	2	葉輪	3	葉輪螺母	4	鍵
5	機械密封	6	擋水圈	7	端蓋	8	電機
9	底座
