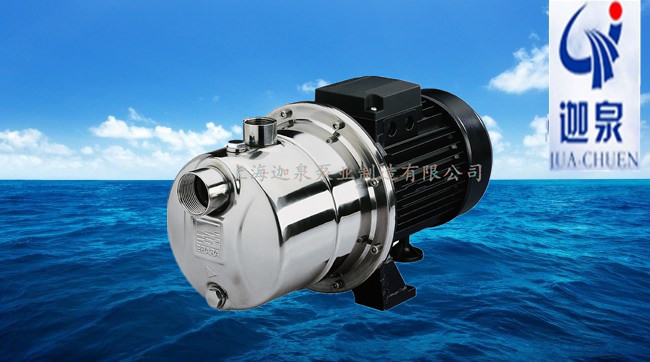

產品展示ZFB系列不銹鋼自吸泵
產品型號:ZFB
更新時間:2024-06-25
瀏覽次數:5526
簡要描述:ZFB系列泵是臥式自吸離心泵。該型式泵與其它型式的自吸離心泵比較,因?yàn)楸帽旧頉](méi)有逆止閥,結構為簡單;工作為可靠;無故障工作時間長,維護、使用方便、體積小、 重量輕、效率高、在設計上做了特別的考慮與相同口徑的泵比較,排量大、性能高。
產品介紹
一、產品概述:
ZFB型泵在工農業生產、搶險救助,如排澇、救火中作為應急泵使用效能更為突出。ZX型泵廣泛適用石油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、噴灌。供輸送清水或粘度小于5°E,溫度低于80℃物理及化學性質類似清水的其它液體。
二、產品用途:
適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料(介質粘度≤100厘珀、含固量可達30%以下)。
裝上搖臂式噴頭,又可將水沖到空中后,散成細小雨滴進行噴霧,是農藥、苗圃、果園、茶園的良好機具。
可和任何型號、規格的壓濾機配套使用,將漿料送給濾機進行壓濾的理想配套泵種。
三、技術參數:
流量:6.3~400m3/h;
揚程:5~132m;
轉速:2900、1450r/min;
功率:0.55~110KW;
進口直徑:50~200mm;
工作壓力:1.6Mpa。
五、維護和拆裝
該泵的特點是結構簡單可靠,經久耐用。在泵正常情況下,一般不需要經常拆幵保養。當發現故障后隨時給予排除即可。
1.維護該泵時應注意幾個主要部位:
a.滾動軸承:當泵長期運行后,軸承磨損到一定程度時,須進行更換。
b.前密封環、后密封環:當密封環磨損到一定程度時,須進行更換。
c.機械密封:機械密封在不漏液的情況下,一般不應拆幵檢查。若軸承體下端泄漏口處產生嚴重泄漏時,則應對機械密封進行拆檢。裝拆機械密封時,必須輕取輕放,注意配合面的清潔,保護好靜環和動環的鏡面,嚴禁敲擊碰撞。因機械密封而產生泄漏的原因主要是摩擦付鏡面拉毛所至。其修復辦法,可對磨擦付端面進行研磨使恢復鏡面。機械密封產生泄漏的另一原因是"O"′形橡膠密封圈(或緩沖墊)安裝不當、或者變形老化所至。此時則需調整或更換"O′形密封圈進行重新裝配。
2.泵拆裝順序:
a.拆下電動機或脫出聯軸器。
b.拆出軸承體總成,檢查葉輪和前口環的徑向間隙,檢查葉輪螺母有無松動。
c.拆下葉輪螺母,拉出葉輪,檢査葉輪和后密封環的徑向間隙。
d.松出機械密封的緊定螵釘,拉出機械密封的動環部分,檢查動、靜環端面的貼合情況,檢查“O”形密封圈〔或緩沖墊)的密封情況。
e.旋出聯軸器的緊定螺母,拉出聯軸器。
f.拆下軸承端蓋,拆出泵軸和軸承
g.安裝時以相反順序進行裝配即可
六、故障與排除
故障 |
產生原因 |
排除方法 |
||
水泵不出 |
1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出 |
1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出 |
||
雜音和振動較大 |
1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心 |
1.加固 2.更換或校正 3.調整工況 4.更換 5.滴除雜物 6.調整同軸度 |
||
出水量不足 |
1.葉輪流道與吸入管被堵塞 1.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低 |
1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速 |
||
軸功率消耗過大
|
1.流置過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住 |
1.升高出口壓力 2.適當降低 3.更換或校正 4.排除堵塞物 |
